IDEA

La idea de este proyecto surge del compromiso por rehabilitar solares o edificaciones sin uso en la actualidad.

Se ha escogido este solar debido a su fácil extrapolación con las instalaciones deportivas que lindan con el terreno por la fachada posterior sureste.

También han intervenido en su elección características favorables del entorno como un parque o una ancha vía principal.

La actividad que acogerá el edificio se desarrolla en las siguientes áreas:

• Manufactura / taller.
• Exposición / venta.
• Formación / aprendizaje.

Formación / Aprendizaje.

Se han proyectado aulas destinadas a la formación de alumnos en el campo del diseño, manufactura y venta de accesorios, equipaciones y calzado deportivo, botas, espinilleras, balones, etc.

Taller / manufactura.

El edificio contará entre sus instalaciones con un taller para la manufactura de productos deportivos por parte de los alumnos del centro.

Dichas obras estarán disponibles para su posterior exposición y venta.

Exposición / venta.

Las manufacturas realizadas por los alumnos serán expuestas por todo el edificio, complementando dicha exposición con otras actividades paralelas.

El mostrador de venta estará situado en el hall de entrada con el objetivo de ofrecer una mayor comodidad al cliente.

Distribución del edificio.

El edificio está compuesto por 7 plantas con 3 sectores bien diferenciados.

El hall, con una clara orientación comercial, es la principal área de exposición. También cuenta con una cafetería para poder ofrecer una distendida visita a los clientes.

El módulo de formación, situado en la primera, segunda y tercera planta, albergará las aulas y una cafetería enfocada a los alumnos del centro.

El tercer sector lo delimita una cristalera curvada que envuelve la instalación deportiva colindante.

Dicho sector está formado por las plantas tres, cuatro, cinco, seis y siete, cuenta con una terraza, el taller, despachos para profesores y dirección, salón de actos y biblioteca.

En el sótano, se encuentran los vestuarios para inculcar a los alumnos del centro los valores del deporte, así como para influenciar en el diseño, manufactura y venta de los productos y el previo uso de los mismos para fomentar su conocimiento y experiencia.

SITUACÍON

SITUACIÓN

VISTA DESDE CALLE ALI BEI (DETALLE)

VISTA DESDE CALLE ALI BEI (FACHADA ACTUAL)

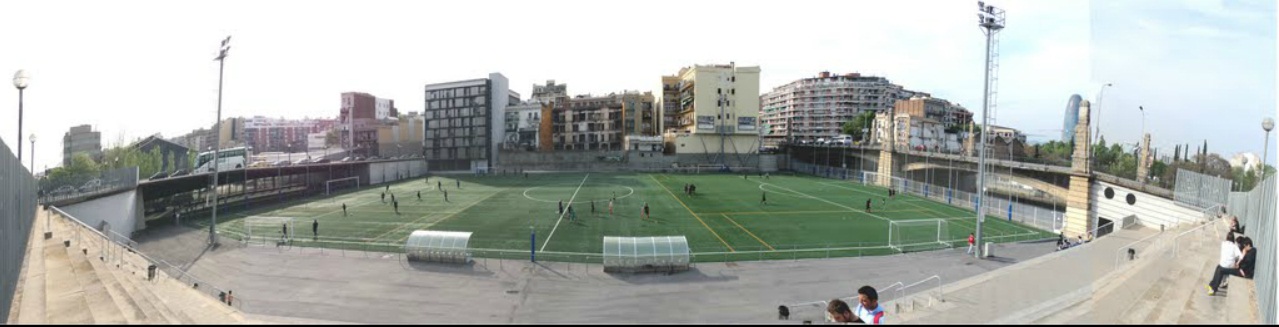

VISTA DESDE LAS GRADAS DE LA INSTALACIÓN DEPORTIVA

VISTA DE LAS INSTALACIONES DEPORTIVAS Y EL ENTORNO

PLANIMETRÍA

PLANTAS



PLANTA SÓTANO [PS]

 PLANTA BAJA [PB]

 PLANTA SEGUNDA [P2]



PLANTA TERCERA [P3]



PLANTA CUARTA [P4]



PLANTA QUINTA [P5]



PLANTA SEXTA [P6]



PLANTA SÉPTIMA [P7]

ALZADOS

ALZADO PRINCIPAL

ALZADO POSTERIOR

SECCIONES

 PLANO-GUIA DE SECCIONES

SECCIÓN TRANSVERSAL PRINCIPAL

SECCIÓN LONGITUDINAL CENTRAL

SECCIÓN LONGITUDINAL  ESCALERAS LATERALES

SECCIÓN LONGITUDINAL ESCALERAS SUPERIORES

AXONOMÉTRICAS.

AXONOMÉTRICA [PS]

 AXONOMÉTRICA [PB]



AXONOMÉTRICA [P2]



AXONOMÉTRICA [P3]





AXONOMÉTRICA [P4]



AXONOMÉTRICA [P5]



AXONOMÉTRICA [P6]



AXONOMÉTRICA [P7]





AXONOMÉTRICA BISECCIONADA [P7]

PERSPECTIVAS.

 RECIBIDOR [PB]

DESCANSILLO ESCALERAS PB HASTA P2 [P1]

 PASILLO TERRAZA INTERIOR [P3]

CAFETERIA / TERRAZA INTERIOR [P4]

TERRAZA HACIA LA CALLE ALI BEI [P4]

VISTA HACIA INSTALACIONES DEPORTIVAS (CERCANA) [P4]

 VISTA HACIA INSTALACIONES DEPORTIVAS (LEJANA) [P4]

TERRZA INTERIOR [P5]

TALLER DE MANUFACTURA [P5]

PASILLO DE DESPACHOS Y SALON DE ACTOS [P6]

COMUNICACIONES VERTICALES [P6]

BALCON JUNTO A ENTRADA DE SALÓN DE ACTOS [P6]

PANORÁMICA [P7]

INSTALACIONES DEPORTIVAS DESDE BALCÓN [P7]

COMUNICACIONES VERTICALES [P7]

EDIFICIO DESDE EL EXTERIOR (VISTA LEJANA) [PB]

EDIFICIO DESDE EL EXTERIOR (VISTA MEDIA) [PB]



EDIFICIO DESDE EL EXTERIOR (VISTA CERCANA) [PB]





Referencias Sistemas Constructivos

Carpintería y vidrio

1. Plásticos y translucidos

1.1. Carpintería de P.V.C.

Las ventanas de PVC son baratas, durables, y relativamente eficientes en lo que a energía se refiere. Con frecuencia parecen más gruesas que las de madera o de metal, porque las ventanas de vinilo no son lo suficientemente fuertes para convertirse en piezas ultra delgadas.

Persianas en la carpintería

Estas persianas acopladas a la carpintería son muy compactas y faciles de instalar, por lo que se han ido posicionando en el mercado como la mejor opción dentro de ventanas con carpintería de plástico.

1.1.1. Abatible

1.1.2. Corredera

1.2. Vidrios

El vidrio común o Float se fabrica flotando vidrio incandescente sobre estaño liquido a alta presión durante el enfriado del material. Debido a este proceso se logran espesores constantes en toda una plancha de vidrio.
Si el vidrio Float se rompe, no importa el espesor, se fractura en grandes astillas agudas y filosas, lo cual lo convierte en un material peligroso ante accidentes domésticos.

El DVH (Doble Vidriado Hermético) esta constituido por dos laminas de vidrio y una cámara de aire que mejora la aislación térmica y acústica del conjunto, mediante un separador de aluminio.
Dentro de la cámara de aire se coloca una mezcla de gases a presión normal (lo mas común es que se trate de carbono, nitrógeno y oxigeno) con humedad estabilizada mediante sales deshumidificantes. Para casos especiales existen otros gases que elevan los coeficientes de aislación térmica.

Los DVH más utilizados son 4/12/4, o 20mm compuestos de dos láminas de 4mm. y una cámara intermedia de 12mm

El vidrio laminado se fabrica en un autoclave mediante un "sándwich" compuesto por dos hojas de vidrio común y una lámina de resina especial conocida como PVB (Poli Vinil Butiral). Ante un golpe, uno o ambos vidrios pueden romperse, siendo la lámina plástica la que evita el desprendimiento de los trozos de vidrio roto, minimizando el riesgo de producir heridas. Tiene el mismo aspecto que el vidrio común aunque es sensiblemente más caro.
Laminado es el vidrio que todo auto moderno tiene en el parabrisas, es conveniente utilizarlo en puertas ventana, paños fijos grandes y techos. Se pueden fabricar multilaminados que resultan antibalas.

El PVB y el vidrio tienen el mismo coeficiente de refracción por ello no es perceptible la diferencia a simple vista. El PVB además filtra la radiación UV, que decolora tapizados y alfombras y tiene buena respuesta en aislación acústica.

El vidrio templado se fabrica calentando el vidrio común para luego enfriarlo rápidamente. Esto lo hace más resistente en la superficie. Su propiedad más importante es que si se rompe, el vidrio se fragmenta en pequeños pedazos, poco peligrosos, similares a la sal gruesa. Por lo tanto el riesgo de producir heridas es mínimo. Un detalle importante a tener en cuenta es que este vidrio una vez templado no puede cortarse ni agujerearse, su resistencia al impacto es seis veces mayor que el Float o vidrio común. El proceso productivo es caro y perdió rápidamente mercado a favor del vidrio laminado. Este producto se conoce comercialmente como Blindex

El vidrio armado se fabrica introduciendo una malla de alambre dentro del vidrio durante el proceso de fabricación. A pesar de que se rompe como el vidrio común, generalmente el alambre tiende a mantener unidos los pedazos rotos. La mayor ventaja de este vidrio es que detiene la propagación del fuego hasta una hora.
El vidrio armado importado es incoloro, bastante caro e incoloro, el armado nacional tiene una cara despareja y es borroso.
